| Nom De Marque: | FY |
| Numéro De Modèle: | FY-CBK-51B |
| Nombre De Pièces: | 1 ensemble |
| Conditions De Paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité à Fournir: | 300 ensembles par mois |

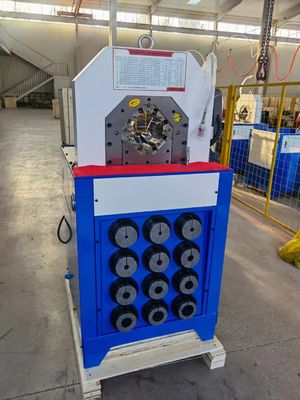

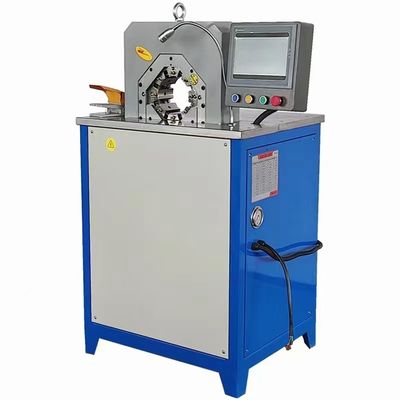

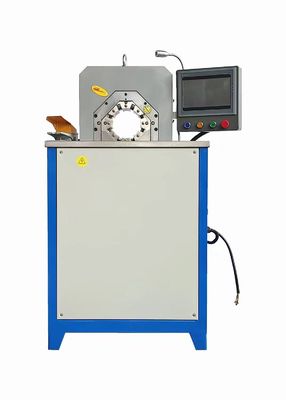

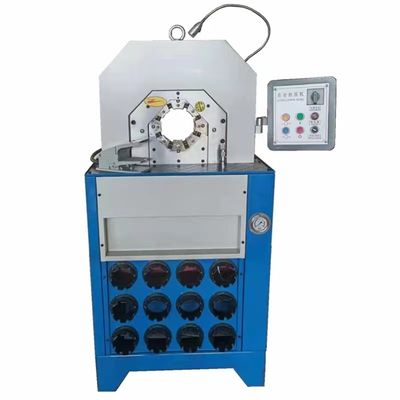

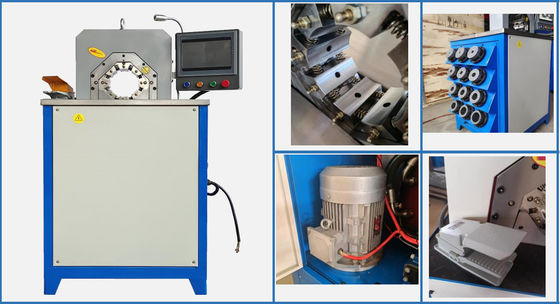

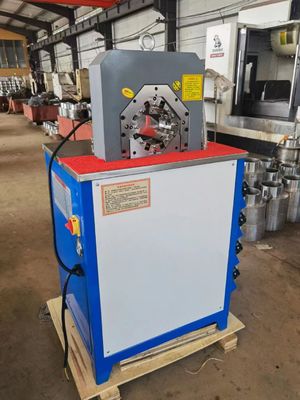

GRANDE MACHINE DE SERTISSEUR DE TUYAU FLEXIBLE DES FERRURES DE COUDE CBK-51B
FY-CBK-51B DECRIPTION
Précautions avant opération
1. Quand utilisant la presse de tube pour la première fois, il devrait être serti par replis 20 à 30 fois sans charge, et lui peut être employé après avoir observé que toutes les pièces sont normales.
2. À l'aide du tuyau enfoncez l'hiver, il devrait être retenu pendant 20 à 30 fois sans charge d'augmenter la température d'huile.
3. Appuyez sur le bouton ouvert, après la base de moule est ouvert, choisit le moule correspondant pour installer sur la base de moule selon les caractéristiques du tuyau à sertir par replis, et ajuste l'échelle de micromètre (voir la table de paramètre de rabattement pour des détails).
4. Placez le tuyau avec le joint dans la position appropriée dans la tête de presse, de sorte que la longueur entière soit sertie par replis en même temps.
5. Appuyez sur le bouton de rabattement pour exécuter l'opération de rabattement, jusqu'à ce que la tête de rabattement cesse de sertir par replis et ouvre automatiquement le moule.
6. Sortez l'ensemble de tuyau serti par replis et utilisez un calibre vernier pour vérifier le diamètre extérieur de la veste commune sertie par replis. Si elle n'assortit pas la table de paramètre, réglez avec précision l'échelle de micromètre jusqu'à ce que le rabattement du prochain tuyau réponde aux exigences.
La presse à mouler de tuyau de FY-CBK-51B est célèbre pour son système de contrôle intelligent et grande bouche s'ouvrante. Avec une force de rabattement superbe, elle peut sertir par replis le tuyau hydraulique R15 R13 jusqu'à 2 pouces.
CARACTÉRISTIQUES PRINCIPALES
1. Tête mince, facile alimenté pour le montage de courbure ;
2. Grande puissance de rabattement ;
3. De grande précision.
DONNÉES TECHNIQUES
| Modèle | Presse à mouler de tuyau de FY-CBY-51B |
| Gamme de rabattement | 6-51 (millimètre) (1/4~2") |
| Force de rabattement | 1000 (T) |
| Taille de tuyau | 1/4-2 (pouce) |
| Max. Opening | 145mm |
| Meurent les ensembles | 13 |
|
efficacité de travail
|
300pcs/h |
| Pression de système | 31,5 (MPA) |
| Exactitude | 0,01 (millimètre) |
| Contrôle | PLC |
| Tension standard |
110V/220V/380V/415V
50/60Hz
|
| Puissance de moteur | 4 (KILOWATT) |
| Longueur | 640 (millimètre) |
| Largeur | 820 (millimètre) |
| Taille | 1400 (millimètre) |
| Poids | 850 (KILOGRAMME) |
NOTE
- Adapté aux besoins du client meurent les ensembles sont disponibles ;
- La tension spéciale 110V/220V/380V/415V 50/60Hz sont availbale ;
