| Nom De Marque: | FY |
| Numéro De Modèle: | FY-CBK-51B |
| Nombre De Pièces: | 1 ensemble |
| Conditions De Paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité à Fournir: | 300 ensembles par mois |

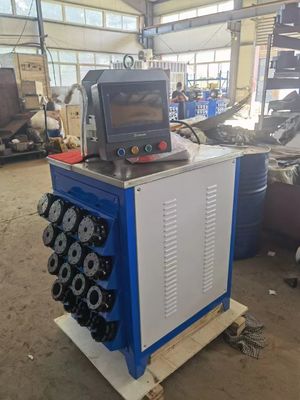

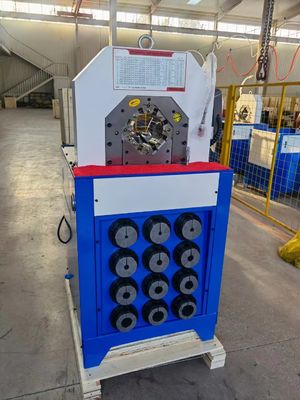

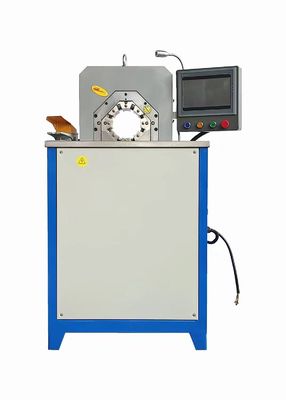

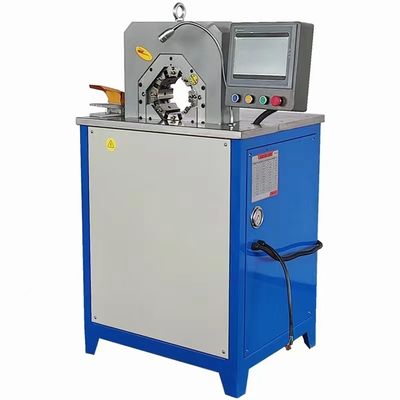

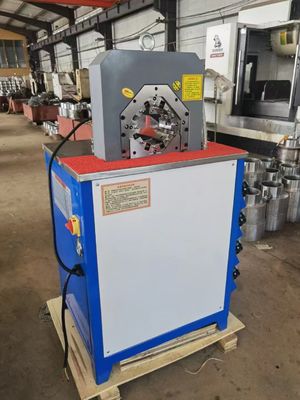

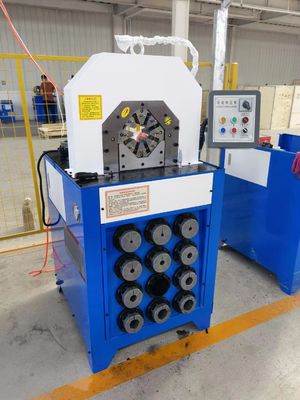

Bouton et machine de rabattement de tuyau de contrôle de commande numérique par ordinateur de pouce 5.5KW CBK-120 de système de contrôle 3 de PLC
LE DECRIPTION DE NOTRE DISPOSITIF
Étapes d'opération pour la tuyauterie de refus
1. Calculez le diamètre extérieur de la tuyauterie sertie par replis, installez le rabattement correspondant à mourir, et réglez avec précision dans la position correspondante.
2. Employez les moyens manuels ou mécaniques d'éplucher la peau externe du tube en caoutchouc.
3. Installez la veste en métal du joint, et puis mettez le noyau de fer commun dans le trou intérieur du tuyau.
4. Mettez en marche le commutateur de la machine de rabattement et mettez en marche le bouton de serrage. Par la poussée du cylindre d'huile, la veste en métal, le tube en caoutchouc et le noyau de fer sont étroitement combinés.
5. Mettez en marche la plaquette de déverrouillage, sortez le tuyau, et accomplissez le rabattement du tuyau.
La presse à mouler du tuyau FY-CBK-120 est célèbre pour son système de contrôle intelligent et grande bouche s'ouvrante. Avec une force de rabattement superbe, elle peut sertir par replis le tuyau hydraulique R15 R13 jusqu'à 2 pouces.
CARACTÉRISTIQUES PRINCIPALES
1. Tête mince, facile alimenté pour le montage de courbure ;
2. Grande puissance de rabattement ;
3. De grande précision.
Les caractéristiques de la machine de rabattement de grand tuyau en caoutchouc de gamme
1.Easy fonctionnant et portatif
vitesse 2.Fast et rendement élevé
3. coût de maintenance à faible bruit et à prix réduit
4. Prix de haute qualité et favorable
5.Durable et écurie
la vie 6.Long pour l'usage
7.Have une gamme étendue de rabattement
pression 8.Suitable différente des tuyaux
grande puissance 9.Have
Bon rappel
1.Before utilisant la machine, pls a lu et prend soin de l'opération manuelle.
2.Please confirment que la tension pour coïncider avec le niveau à nous
3.Do ne pas permettre à des enfants, à des personnes âgées et aux handicapés de toucher même pour se servir de la machine.
4.When que la machine disparaissent hors service, des pls arrêtent la source d'énergie.
Comment sertir par replis les extrémités sur un tuyau hydraulique ?
1 fin de l'insertion une d'une longueur de tuyau hydraulique dans l'embout de durites hydraulique. Assurez-vous qu'il est solidement en place.
2 placez le micromètre sur la machine de tuyau-rabattement selon des caractéristiques de fabricant pour le genre de tuyau et vous adaptant emploient. Trouvez ces caractéristiques du manuel de la machine de tuyau-rabattement.
Endroit 3 l'extrémité convenable du tuyau dans la machine de rabattement et aligner les garnitures pour marquer sur la machine avec le dessus du tuyau.
Insertion 4 l'anneau de compression dans la machine de rabattement.
5 activez la machine hosecrimping.
La presse de la machine de rabattement exercera la pression sur l'anneau de compression, faisant presser contre l'embout de durites hydraulique et le sertir par replis le mécanisme de compression dans la répétition place.6 ce processus avec l'extrémité restante du tuyau hydraulique
L'attention au sujet de la machine en caoutchouc de sertisseur de tuyau de grande gamme
1. à moteur de démarrage : Attention de salaire à la direction de la rotation de la direction de rotation de moteur et de pompe ou de la direction de flèche.
2.Before l'opération : Vérifiez le réservoir de stockage de pétrole hydraulique.
opération 3.Normal : Pour les 30 premières minutes faites svp le fonctionnement après normalement pour commencer à utiliser la machine
huile 4.Hydraulic : Aucun aucun règlement pour la valve de flaque d'huile, l'à haute pression ne doit dépasser la pression évaluée. Risque de pression ! Danger de blessure.
échec 5.System : Si la défaillance du système se produire, ne traitent pas aveuglément. Veuillez selon l'analyse de manuel d'exploitation ou d'ordre à traiter les problèmes ou pour trouver l'ingénieur professionnel de réparation pour résoudre des problèmes.
DONNÉES TECHNIQUES
| Modèle | Presse à mouler du tuyau FY-CBY-120 |
| Gamme de rabattement | 6-76 (millimètre) (1/4~3") |
| Force de rabattement | 1500 (T) |
| Taille de tuyau | 1/4-3 (pouce) |
| Max. Opening | 158mm |
| Meurent les ensembles | 15 |
|
efficacité de travail
|
300pcs/h |
| Pression de système | 31,5 (MPA) |
| Exactitude | 0,01 (millimètre) |
| Contrôle | PLC |
| Tension standard |
380V
|
| Puissance de moteur | 5,5 (KILOWATT) |
| Longueur | 1000 (millimètre) |
| Largeur | 800 (millimètre) |
| Taille | 1630 (millimètre) |
| Poids | 1250 (KILOGRAMME) |
NOTE
- Adapté aux besoins du client meurent les ensembles sont disponibles ;
- La tension spéciale 110V/220V/380V/415V 50/60Hz sont availbale ;
